Oświetlenie podbitki – schemat podłączenia, przewody i rozstaw opraw

Oświetlenie podbitki schemat to nie tylko rysunek pokazujący, gdzie połączyć przewody. To przede wszystkim decyzja o napięciu, sposobie prowadzenia instalacji, ochronie przed wilgocią i późniejszym dostępie do zasilacza. Dobrze zaplanowany układ działa bez migotania i przypadkowego wyłączania kolejnych opraw, a jego serwis nie wymaga demontażu połowy podsufitki.

Poniżej omawiam dwa podstawowe warianty: zasilanie opraw bezpośrednio z sieci 230 V oraz instalację 12/24 V z zasilaczem LED. Schematy mają charakter poglądowy. Dobór zabezpieczeń, wykonanie połączeń po stronie sieciowej, pomiary i odbiór instalacji należy powierzyć elektrykowi z odpowiednimi uprawnieniami.

Oświetlenie podbitki dachowej – jak zaplanować instalację świetlną wokół domu

Najpierw trzeba określić funkcję światła. Oprawy rozmieszczone pod okapem mogą jedynie podkreślać bryłę budynku, ułatwiać poruszanie się przy wejściu albo realnie oświetlać taras i ścieżkę. Te cele wymagają innego natężenia, kąta świecenia i rozstawu. Punktowe oczka z wąskim strumieniem mogą dobrze wyglądać na elewacji, ale nie zawsze zapewnią wygodne światło użytkowe.

Instalację najlepiej zaplanować przed zamknięciem podbitki. Na rzucie domu warto zaznaczyć przebieg okapu, miejsca opraw, punkt doprowadzenia zasilania, puszki oraz lokalizację zasilacza. Trzeba też przewidzieć dostęp serwisowy. Zasilacz schowany na stałe za panelem może być estetycznie niewidoczny, lecz jego wymiana po kilku latach będzie kosztowna i kłopotliwa.

Jeżeli dom jest na etapie stanu surowego, przewody można doprowadzić do stref podbitki przed montażem paneli. W gotowym budynku czasem da się wykorzystać przestrzeń poddasza, ale nie należy przeciągać kabli przypadkowo ani opierać ich na ostrych krawędziach konstrukcji. Każdy odcinek powinien mieć opis, a miejsca połączeń powinny pozostać dostępne.

Warto od razu podzielić oświetlenie na strefy, na przykład front domu, ogród i taras. Ułatwia to sterowanie, ogranicza zużycie energii i pozwala wyłączyć dekoracyjne światło bez gaszenia opraw przy wejściu. Najprostszy układ z jednym włącznikiem bywa wystarczający, ale rozbudowa o czujnik zmierzchu, automatykę lub sterowanie smart home wymaga zaplanowania już na etapie okablowania.

Schemat podłączenia oświetlenia podbitki – 230V czy 12V

W instalacji 230 V oprawy z gniazdami GU10 otrzymują napięcie sieciowe bezpośrednio z obwodu oświetleniowego. Zaletą jest prostsza topologia i brak zasilacza LED, który trzeba ukryć oraz zapewnić mu chłodzenie. Wadą pozostaje wyższe napięcie w punktach znajdujących się na zewnątrz budynku. Dlatego jakość puszek, dławnic, opraw i połączeń ma kluczowe znaczenie.

Wariant 12/24 V ogranicza napięcie po stronie opraw. Często wykorzystuje się go do taśm LED, opraw z żarówkami MR16 albo niewielkich punktów dekoracyjnych. Zasilacz powinien znajdować się w suchym, wentylowanym i dostępnym miejscu. Niskie napięcie nie oznacza jednak, że można ignorować wilgoć. Zawilgocone złącza, zły przekrój przewodu lub zbyt długa linia powodują spadki napięcia, migotanie i nierówną jasność.

Wybór nie powinien wynikać wyłącznie z mody. 230 V może być rozsądne przy krótkich odcinkach i oprawach GU10, natomiast 12/24 V daje większą elastyczność przy taśmach i sterowaniu. Przy rozległym okapie trzeba szczególnie dokładnie policzyć długość przewodów oraz sposób zasilania poszczególnych odcinków.

Schemat instalacji bezpośredniej 230V z oprawami GU10

Układ można przedstawić w uproszczeniu następująco:

rozdzielnica → zabezpieczenie i sterowanie → przewód L, N, PE → puszka lub pierwsza oprawa → kolejne oprawy równolegle

Przewód fazowy L jest rozdzielany na poszczególne oprawy, podobnie jak neutralny N. Żyłę ochronną PE prowadzi się zgodnie z klasą ochronności opraw i wymaganiami instalacji. Nie wolno traktować przewodu ochronnego jako opcjonalnego dodatku ani łączyć go przypadkowo z przewodem neutralnym w podbitce.

W praktyce przewód doprowadza się do pierwszego punktu, a następnie wykonuje kolejne odgałęzienia w puszkach lub certyfikowanych zaciskach przeznaczonych do danego miejsca i przekroju. Alternatywą jest magistrala prowadzona wzdłuż okapu z odgałęzieniami do opraw. Takie połączenie jest równoległe: każda żarówka GU10 otrzymuje napięcie niezależnie od pozostałych.

Połączenia powinny znajdować się w obudowach zapewniających wymaganą ochronę przed wilgocią. Zwykła kostka schowana luźno pod panelem nie jest rozwiązaniem trwałym. Warto też zostawić zapas przewodu przy oprawie, ale nie tworzyć luźnych pętli narażonych na uszkodzenie.

Schemat instalacji 12V/24V z zasilaczem LED i sterownikiem

W tym wariancie układ wygląda następująco:

rozdzielnica → zabezpieczenie → zasilacz LED → sterownik lub ściemniacz → przewody niskonapięciowe → oprawy albo taśma LED

Zasilacz ma stronę wejściową 230 V i wyjściową 12 V albo 24 V. Obie strony muszą być wyraźnie rozdzielone. Nie należy prowadzić ich w sposób utrudniający rozpoznanie przewodów ani umieszczać zasilacza w miejscu, gdzie może być stale zawilgocony. Jeśli urządzenie trafia na zewnątrz, musi być przeznaczone do takiej pracy, mieć odpowiednią obudowę, a połączenia powinny być wykonane przez elementy o właściwej szczelności.

Przy taśmie LED długi obwód zasilany tylko z jednego końca często daje widoczny spadek napięcia. Początek świeci wtedy jaśniej niż koniec. Lepszym rozwiązaniem jest podział na krótsze odcinki, zasilanie z kilku punktów albo poprowadzenie osobnych gałęzi od wspólnego rozdziału. W taśmach 12 V problem pojawia się szybciej niż w 24 V, ponieważ przy tej samej mocy płynie większy prąd.

Sterownik RGB, ściemniacz lub moduł automatyki montuje się zgodnie ze schematem producenta, zwykle między zasilaczem a odbiornikiem. Czujnik zmierzchu może załączać cały obwód po stronie sterowania, ale jego montaż nie powinien odcinać wentylacji zasilacza ani narażać elektroniki na wodę.

Dlaczego w podbitce stosuje się wyłącznie połączenie równoległe

W połączeniu szeregowym prąd płynie kolejno przez wszystkie odbiorniki. Awaria jednej żarówki, przerwanie przewodu lub wyjęcie jednego elementu może przerwać cały obwód. Dodatkowo napięcie rozkłada się między odbiorniki, więc rozwiązanie nie odpowiada typowej instalacji opraw oświetleniowych.

Połączenie równoległe oznacza, że każda oprawa jest podłączona do tych samych przewodów zasilających. Awaria jednego punktu nie powinna wyłączyć pozostałych. Każda oprawa otrzymuje napięcie przewidziane dla danego układu, a wymiana jednej żarówki nie wpływa na pracę całej elewacji.

W podbitce spotyka się dwa praktyczne sposoby wykonania takiego układu. Pierwszy to magistrala z odgałęzieniami do kolejnych oczek. Drugi to rozdział przewodów w dostępnych puszkach. Oba są poprawne, jeśli zachowują równoległość, odpowiednią ochronę połączeń i dostęp do miejsc wymagających kontroli.

Określenie „pętla zasilająca” bywa mylące. Samo poprowadzenie przewodu dookoła domu nie oznacza jeszcze, że wolno bezrefleksyjnie połączyć jego końce w zamknięty pierścień. Taki sposób wykonania wymaga oceny zabezpieczeń, przekroju i sposobu ochrony przez elektryka. W typowej instalacji oświetleniowej bezpieczniej zaplanować czytelną magistralę z rozdziałem niż tworzyć trudną do zweryfikowania pętlę.

Jaki kabel wybrać do podbitki dachowej i jak go prawidłowo poprowadzić

Dla typowego obwodu oświetleniowego 230 V często stosuje się przewód YDYp 3 × 1,5 mm². Nie jest to jednak automatyczna recepta dla każdej podbitki. Znaczenie ma sposób ułożenia, długość obwodu, zabezpieczenie, temperatura, rodzaj podłoża i wymagania producenta przewodu. W miejscach narażonych na uszkodzenia mechaniczne przewód powinien być dodatkowo chroniony.

Przy podbitce drewnianej przewody prowadzi się w sposób ograniczający ryzyko uszkodzenia izolacji oraz kontaktu z elementami mogącymi się nagrzewać. Pomocny może być odpowiedni peszel samogasnący, ale jego zastosowanie nie zwalnia z prawidłowego mocowania i zachowania odległości od źródeł ciepła. Peszel nie powinien być traktowany jako zamiennik poprawnego doboru przewodu.

W instalacji 12/24 V przekrój przewodu często dobiera się przede wszystkim do prądu i długości trasy. Zbyt cienki kabel zwiększa spadek napięcia, szczególnie przy taśmach LED. Dla długich odcinków lepiej zaplanować większy przekrój przewodów głównych i krótsze odgałęzienia niż później ratować układ dodatkowymi zasilaczami.

Przewody należy prowadzić z dala od ostrych krawędzi blachy, miejsc mogących gromadzić wodę i elementów ruchomych. Przejścia przez panele lub profile wymagają tulei, przepustów albo dławnic. Przed zamknięciem podbitki dobrze wykonać dokumentację zdjęciową, opisać końce kabli i sprawdzić, czy każda puszka pozostanie dostępna.

1. Wyznacz trasę, strefy i punkty opraw przed montażem paneli.
2. Dobierz przewód do napięcia, obciążenia, długości i sposobu ułożenia.
3. Zamocuj przewody tak, aby nie zwisały i nie opierały się o ostre krawędzie.
4. Wykonaj połączenia w przeznaczonych do tego puszkach lub złączach.
5. Przed zamknięciem podbitki sprawdź oznaczenia, dostęp serwisowy i ciągłość instalacji.

Jak dobrać zasilacz, klasę szczelności IP i osprzęt sterujący

Moc zasilacza LED oblicza się na podstawie łącznej mocy odbiorników. Dla taśmy LED można użyć wzoru:

moc odbiorników × 1,2–1,3 = minimalna moc zasilacza

Przykład: 12 m taśmy o mocy 9 W/m daje 108 W. Po doliczeniu 20–30% zapasu potrzebny jest zasilacz o mocy co najmniej około 130–140 W. W praktyce wybiera się najbliższy wyższy model, ale trzeba sprawdzić, czy jego napięcie wyjściowe odpowiada taśmie. Zasilacz 24 V nie może zasilać odbiornika przeznaczonego wyłącznie do 12 V.

Zapas mocy ogranicza pracę urządzenia na granicy możliwości, lecz nie rozwiązuje problemu złej wentylacji. Zasilacz umieszczony w małej, szczelnie zamkniętej przestrzeni może się przegrzewać. Najlepsze miejsce to sucha i dostępna strefa poddasza, rozdzielnicy lub pomieszczenia technicznego, o ile producent dopuszcza taki sposób instalacji. Jeżeli urządzenie musi znajdować się na zewnątrz, powinno mieć obudowę odpowiednią do warunków, na przykład zasilacz hermetyczny IP67, oraz zapewnione odprowadzanie ciepła zgodnie z instrukcją.

Klasa IP dotyczy ochrony obudowy przed wnikaniem ciał stałych i wody. Pod osłoniętym okapem oprawy IP44 mogą być wystarczające, ale przy silnym zacinaniu deszczu, bliskości krawędzi dachu lub myciu elewacji rozsądniej rozważyć IP65. Nie wolno jednak oceniać całego układu wyłącznie po oznaczeniu na oprawie. Taką samą uwagę trzeba poświęcić złączom, puszkom, dławnicom i taśmie LED.

Czujnik zmierzchu może sterować oświetleniem po zapadnięciu zmroku, a czujnik ruchu ograniczyć czas pracy opraw przy wejściu lub garażu. Przy większym domu korzystne jest sterowanie strefowe. Warto oddzielić światło komunikacyjne od dekoracyjnego, ponieważ codzienne uruchamianie wszystkich punktów zwiększa zużycie energii i skraca czas pracy elementów.

Nie należy łączyć sterownika, zasilacza i czujnika „na oko”. Każde urządzenie ma określone napięcie, maksymalny prąd i sposób podłączenia. Szczególnie po stronie 230 V schemat powinien przygotować i wykonać elektryk, a po zakończeniu prac należy wykonać wymagane pomiary.

Rozstaw halogenów i taśm LED – jak gęsto rozmieścić punkty światła

Orientacyjny rozstaw halogenów w podbitce wynosi 1,5–2,5 m. Przy niskim okapie, szerokim kącie świecenia i funkcji dekoracyjnej można zastosować większe odległości. Przy wysokiej elewacji, wąskim kącie lub potrzebie oświetlenia ciągu komunikacyjnego punkty powinny być gęściej rozmieszczone.

Ważna jest także odległość oprawy od ściany. Zbyt bliskie umieszczenie punktu może mocno podkreślić każdą nierówność tynku. Zbyt duża odległość sprawi natomiast, że światło nie trafi w elewację i powstaną ciemne pasy. Najlepiej wykonać próbę na jednym lub dwóch punktach, zanim wytnie się wszystkie otwory.

Żarówka GU10 z kątem około 36 stopni daje węższy, bardziej akcentujący strumień. Kąt około 120 stopni zapewnia szersze i łagodniejsze rozproszenie, zwykle lepsze przy funkcji użytkowej. Ostateczny efekt zależy również od wysokości budynku, jasności elewacji i mocy źródła światła.

Przy oświetleniu liniowym warto stosować taśmę LED COB w profilu aluminiowym. Profil odprowadza ciepło, stabilizuje taśmę i pomaga uzyskać równą linię światła. Taśmy nie powinno się przyklejać bezpośrednio do materiału, który utrudnia chłodzenie. Długie odcinki należy dzielić i zasilać zgodnie z zaleceniami producenta, ponieważ sama ciągłość optyczna nie oznacza, że można zasilić całość z jednego końca.

Zasady bezpiecznego montażu oświetlenia w podsufitce z drewna, PVC i blachy

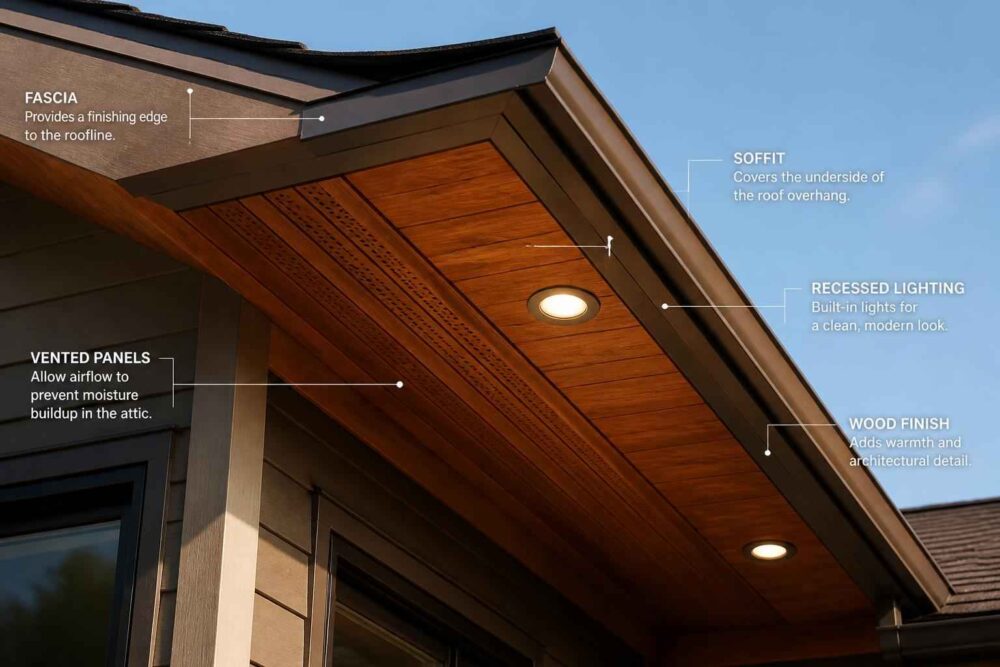

Podbitka drewniana wymaga szczególnej uwagi ze względu na ryzyko przegrzewania i możliwość uszkodzenia izolacji. Warto stosować oprawy LED o niskiej temperaturze pracy, zachować wymagane odstępy od materiałów palnych i nie zamykać źródeł ciepła w ciasnej przestrzeni. Otwory powinny mieć wymiary zgodne z instrukcją oprawy, a przewody należy prowadzić stabilnie, najlepiej w odpowiedniej ochronie mechanicznej i przeciwpożarowej.

W przypadku podbitki PVC problemem może być odkształcenie paneli przez gorącą oprawę lub zasilacz. Nie należy montować elementu emitującego ciepło bezpośrednio przy tworzywie, jeśli producent nie przewidział takiego zastosowania. Oprawa musi mieć stabilne podparcie; sam cienki panel nie zawsze zapewni bezpieczne mocowanie.

Podbitka blaszana może przewodzić prąd i ma ostre krawędzie. Przejścia kabli powinny być zabezpieczone przed przecięciem izolacji, a metalowe elementy trzeba objąć wymaganiami ochrony przeciwporażeniowej. Jeśli oprawa ma zacisk ochronny, przewód PE musi zostać podłączony zgodnie z dokumentacją. Nie wolno zastępować tego połączenia przypadkowym kontaktem obudowy z blachą.

Przed pierwszym włączeniem trzeba sprawdzić nie tylko, czy lampy świecą. Należy zweryfikować szczelność połączeń, stabilność opraw, brak naprężeń przewodów, dostęp do zasilacza oraz zachowanie sterowania. Po stronie 230 V kontrolę i pomiary wykonuje osoba uprawniona.

• czy oprawy, puszki, złącza i przepusty mają klasę ochrony odpowiednią do miejsca montażu;
• czy przewody nie są narażone na przecięcie, tarcie ani kontakt z gorącymi elementami;
• czy zasilacz ma zapas mocy, właściwe napięcie i zapewnione chłodzenie;
• czy podbitka nie opiera się na oprawach i nie jest od nich nadmiernie nagrzewana;
• czy połączenia 230 V, zabezpieczenia i pomiary wykonał elektryk.

Dobrze wykonany schemat instalacji podbitki dachowej powinien być prosty do odczytania także po kilku latach. Najbezpieczniejszy układ to połączenie równoległe, przewody dobrane do obciążenia i długości, osprzęt odporny na warunki zewnętrzne oraz zasilacz umieszczony w miejscu dostępnym do kontroli. Dopiero po spełnieniu tych warunków warto dopracować kąt świecenia, rozstaw i automatykę.

Przed zakupem opraw przygotuj rzut domu z zaznaczonymi strefami, długościami tras i miejscem zasilania. Taki materiał pozwoli elektrykowi szybko zweryfikować przekroje, zabezpieczenia oraz sposób prowadzenia przewodów. To zwykle lepsza oszczędność niż wybór najtańszych elementów, których później nie da się bezpiecznie serwisować.
